Sensor Dan Tranduser

SENSOR DAN TRANDUCER

1. Fungsi Sensor dan Tranducer
Dalam kaitannya dengan sistem elektronis, Sensor dan transduser pada dasarnya dapat di¬pandang sebagai sebuah perangkat atau device yang berfungsi mengubah suatu besaran fisik menjadi besaran listrik, sehingga keluarannya dapat diolah dengan rangkaian listrik atau sistem digital (lihat Gambar 1.1). Dewasa ini, hampir seluruh peralatan modern memiliki sensor di dalamnya.


Dengan perkembangan teknologi yang begitu luar biasa, pada saat ini, banyak sensor telah dipabrikasi dengan ukuran sangat kecil hingga orde nanometer sehingga menjadikan sensor sangat mudah digunakan dan dihemat energinya.
Gambar 1.2 berikut memperlihatkan salah satu contoh sensor MEMS Gyroscope dalam ukuran satuan mm.

Berdasarkan variabel yang diindranya,sensor dikatagorikan kedalam dua jenis :
a. sensor Fisika dan sensor Kimia.

Sensor Fisika merupakan jenis sensor yang mendeteksi suatu besaran berdasarkan hukum-hukum fisika, yaitu seperti sensor Thermocople.

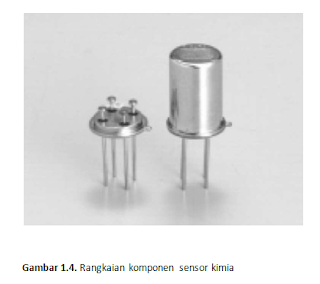

sensor kimia merupakan sensor yang mendeteksi jumlah suatu zar kimia dengan jalan mengubah besaran kimia men¬jadi besaran listrik dimana di dalamnya dilibatkan beberapa reaksi kimia, seperti misal¬nya pada sensor pH, sensor oksigen, sensor ledakan, serta sensor gas. Gambar 1.3 dan 1.4 dibawah berturut-turut memperlihatkan salah satu contoh sensor besaran fisika dan sensor besaran kimi dalam kehidupan sehari-hari, dimana aplikasinya mencakup berbagai bidang, yaitu seperti: automobile, mesin, kedokteran, indistri, robot, maupun aerospace. Dalam lingkungan sistem kontrol dan robotika, sensor memberi fungsi seperti layaknya mata, pendengaran, hidung, maupun lidah yang kemudian akan diolah oleh kontroller sebagai otaknya.
Berikut adalah beberapa jenis sensor yang dapat dijumpai di lapanga.

A. Sensor proximity
Sensor proximity merupakan sensor atau saklar yang dapat mendeteksi adanya target jenis logam dengan tanpa adanya kontak fisik. Biasanya sensor ini tediri dari alat elektronis solid-state yang terbungkus rapat untuk melindungi dari pengaruh getaran, cairan, kimiawi, dan korosif yang berlebihan. Sensor proximity dapat diaplikasikan pada kondisi penginderaan pada objek yang dianggap terlalu kecil atau lunak untuk menggerakkan suatu mekanis saklar.
B. Sensor Magnet
Sensor Magnet atau disebut juga relai buluh, adalah alat yang akan terpengaruh medan magnet dan akan memberikan perubahan kondisi pada keluaran. Seperti layaknya saklar dua kondisi (on/off) yang digerakkan oleh adanya medan magnet di sekitarnya. Biasanya sensor ini dikemas dalam bentuk kemasan yang hampa dan bebas dari debu, kelembapan, asap ataupun uap.
C.Sensor Sinar
Sensor sinar terdiri dari 3 kategori. Fotovoltaic atau sel solar adalah alat sensor sinar yang mengubah energi sinar langsung menjadi energi listrik, dengan adanya penyinaran cahaya akan menyebabkan pergerakan elektron dan menghasilkan tegangan. Demikian pula dengan Fotokonduktif (fotoresistif) yang akan memberikan perubahan tahanan (resistansi) pada sel-selnya, semakin tinggi intensitas cahaya yang terima, maka akan semakin kecil pula nilai tahanannya. Sedangkan Fotolistrik adalah sensor yang berprinsip kerja berdasarkan pantulan karena perubahan posisi/jarak suatu sumber sinar (inframerah atau laser) ataupun target pemantulnya, yang terdiri dari pasangan sumber cahaya dan penerima.
D. Sensor Ultrasonik
Sensor ultrasonik bekerja berdasarkan prinsip pantulan gelombang suara, dimana sensor ini menghasilkan gelombang suara yang kemudian menangkapnya kembali dengan perbedaan waktu sebagai dasar penginderaannya. Perbedaan waktu antara gelombang suara dipancarkan dengan ditangkapnya kembali gelombang suara tersebut adalah berbanding lurus dengan jarak atau tinggi objek yang memantulkannya. Jenis objek yang dapat diindera diantaranya adalah: objek padat, cair, butiran maupun tekstil.
E.Sensor Tekanan
Sensor tekanan - sensor ini memiliki transduser yang mengukur ketegangan kawat, dimana mengubah tegangan mekanis menjadi sinyal listrik. Dasar penginderaannya pada perubahan tahanan pengantar (transduser) yang berubah akibat perubahan panjang dan luas penampangnya.
Strain gage adalah sebuah contoh transduser pasif yang mengubah pergeseran mekanis menjadi perubahan tahanan. Sensitivitas sebuah strain gage dijelaskan dengan suatu karakteristik yang disebut factor gage (factor gage), K, yang didefinisikan sebagai perubahan satuan tahanan dibagi dengan perubahan satuan panjang
dimana:
K = factor gage
R =tahanan nominal gage
AR = pembahan tahanan gage
1 = p anjang nominal (kondisi tidak teregang)
Al=pembahan panjang
suku Al/l dalam persamaan (1) adalah regangan a, sehingga menjadi:
α=M/ R
dimana α= regangan dai am arah lateral.
Perubahan tahanan R pada sebuah konduktor yang penjangnya l dapat dihitung dengan menggunakan persamaan bagi tahanan dari sebuah konduktor yang penampangnya serba sama, yaitu:

panjang px!
K= P    =    t      W
luas (xi4)d
dimana;
p = tahanan spesifik dan bahan konduktor / = panjang konduktor d = diameter konduktor
tarikan (tension) terhadap konduktor menyebabkan pertambahan panjang l dan pengurangan secara bersamaan pada diameter d.
F. Sensor Kecepatan (RPM)
Proses penginderaan sensor kecepatan merupakan proses kebalikan dari suatu motor, dimana suatu poros/object yang berputar pada suatui generator akan menghasilkan suatu tegangan yang sebanding dengan kecepatan putaran object. Kecepatan putar sering pula diukur dengan menggunakan sensor yang mengindera pulsa magnetis (induksi) yang timbul saat medan magnetis terjadi.
G.Sensor Penyandi (Encoder)
Sensor Penyandi (Encoder) digunakan untuk mengubah gerakan linear atau putaran menjadi sinyal digital, dimana sensor putaran memonitor gerakan putar dari suatu alat. Sensor ini biasanya terdiri dari 2 lapis jenis penyandi, yaitu; Pertama, Penyandi rotari tambahan (yang mentransmisikan jumlah tertentu dari pulsa untuk masing-masing putaran) yang akan membangkitkan gelombang kotak pada objek yang diputar. Kedua, Penyandi absolut (yang memperlengkapi kode binary tertentu untuk masing-masing posisi sudut) mempunyai cara kerja sang sama dengan perkecualian, lebih banyak atau lebih rapat pulsa gelombang kotak yang dihasilkan sehingga membentuk suatu pengkodean  dalam susunan tertentu
